EBO

Anlage 9(zu § 22) Einschränkung der Fahrzeugmaße

(Fundstelle: BGBl. I 1991, Nr. 30 Anlageband S. 26)

1.

Für die Berechnung der Fahrzeugabmessungen sind die Maße der Bezugslinien (Anlage 7 und 8) einzuschränken um die Einflüsse aus:

1.1: den horizontalen Verschiebungen, die sich aus den Querspielen zwischen Fahrzeugaufbau und den Radsätzen sowie aus der Stellung der Radsätze im Gleisbogen und in der Geraden ergeben,
1.2: der Veränderung der Fahrzeughöhe infolge Abnutzung,
1.3: den senkrechten Ausschlägen,
1.4: der senkrechten Verschiebungen, die sich aus der Stellung des Fahrzeugs in Kuppen- und Wannenausrundungen ergibt,
1.5: der quasistatischen Seitenneigung, die sich bei Stand in einem Gleis mit 50 mm Überhöhung oder bei Fahrt in einem Gleisbogen mit 50 mm Überhöhungsfehlbetrag ergibt und
1.6: der über 1 Grad hinausgehender Unsymmetrie, die sich aus den Bau- und Einstellungstoleranzen des Fahrzeugs und der vorgesehenen Belastung ergibt.

2.

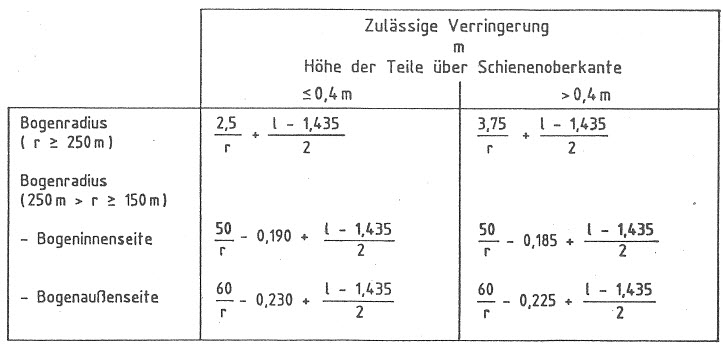

Die vorgenannten Einschränkungen dürfen wie folgt verringert werden:

l = Spurweite des Gleises; die Spurweite ist mit 1,465 m anzusetzen;
für Wagen mit Drehgestellen im Gleisborgen l = 1,435 m

Fassungsangaben der Quelle

Stand: Zuletzt geändert durch Art. 2 V v. 5.4.2019 I 479

Hinweis: Änderung durch Art. 22 G v. 22.7.2026 I Nr. 224 textlich nachgewiesen, dokumentarisch noch nicht abschließend bearbeitet

Quelle: Gesetze im Internet · Abruf: 04.10.2026

Konsolidierter, nicht amtlicher Text. Maßgeblich ist die jeweilige Verkündung.
