Anlage(zu § 14)

Bereich A: Zulässig sind Einragungen von baulichen Anlagen, wenn es der Magnetschwebebahnbetrieb erfordert (z.B. Bahnsteige, Weichen, Rettungsstege), sowie Einragungen bei Bauarbeiten, wenn die erforderlichen Sicherheitsmaßnahmen getroffen sind.

Bereiche B (Raumbedarf für Toleranzen des Fahrwegs und dessen Linienführung) und C (Kinematischer Raumbedarf des Fahrzeugs): Zulässig sind Einragungen nur während des Fahrgastwechsels sowie während des Reinigens und der Instandhaltung von Fahrzeugen.

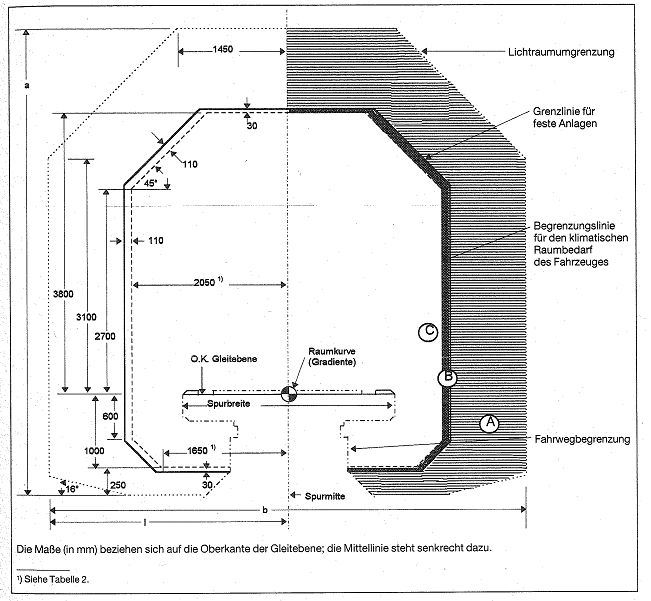

Zu Bild 1

Tabelle 1: Geschwindigkeitsabhängige Maß des Lichtraums

Fahrzeuggeschwindigkeit	bis 300 [km/h]	bis 400 [km/h]	bis 500 [km/h]
halbe Lichtraumbreite I	2,85 m	2,85 m	3,15 m
Breite des Streckenquerschnitts b	5,70 m	5,70 m	6,30 m
Mindesthöhe a	5,75 m	5,75 m	6,05 m

Tabelle 2: Vergrößerung des Abstands der Begrenzungslinie für kinematischen Raumbedarf des Fahrzeugs im Gleisbogen mit Radien von 350 m bis 3500 m

Spurbreite ist der Abstand zwischen den beiden Außenflächen der Seitenführschienen einer Spur; das Grundmaß beträgt für Bahnen des öffentlichen Verkehrs 2800 mm mit einer zulässigen Abweichung von ± 2 mm.

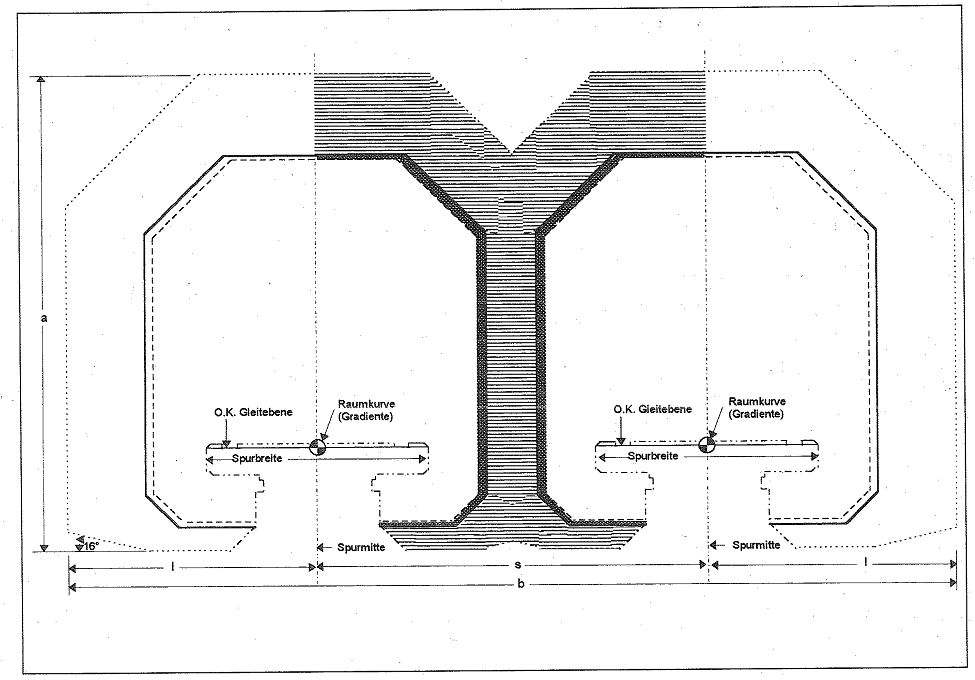

Zu Bild 2

Tabelle 1: Geschwindigkeitsabhängige Maße des Lichtraums

Fahrzeuggeschwindigkeit	bis 300 [km/h]	bis 400 [km/h]	bis 500 [km/h]
Spurmittenabstand s	4,40 m	4,80 m	5,10 m
halbe Lichtraumbreite I einer Spur	2,85 m	2,85 m	3,15 m
Breite des Streckenquerschnitts b	10,10 m	10,50 m	11,40 m
Mindesthöhe a	5,75 m	5,75 m	6,05

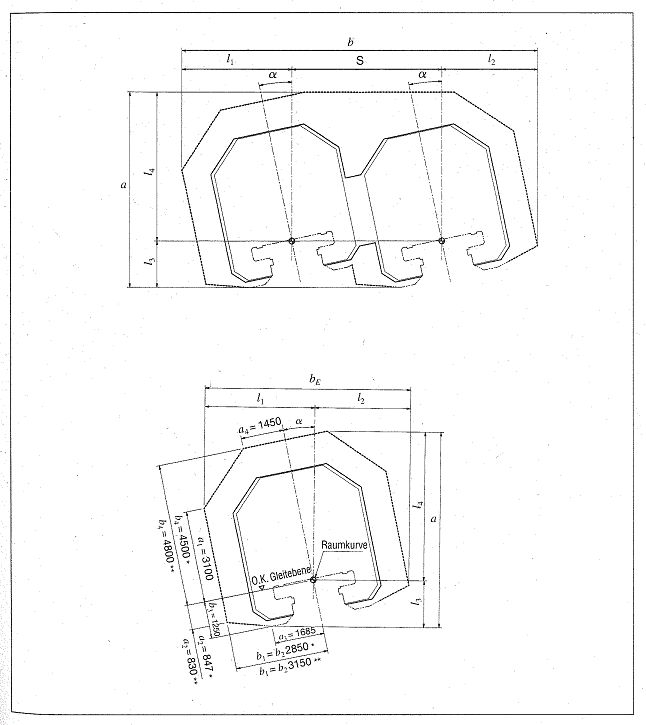

Bild 3: Lichtraum beim geneigten ein- und doppelspurigen Fahrweg

Berechnung der Breite des Streckenquerschnitts für Doppelspur b und Einzelspur b_E sowie der Höhe des Streckenquerschnitts a in Abhängigkeit von der Querneigung α:


Das geschwindigkeitsabhängige Maß des Spurmittenabstands und die Vergrößerung des Abstands der Begrenzungslinie an der Bogenaußenseite in Gleisbogen mit einem Radius von 350 m bis 3500 m sind der Tabelle 1 zu Bild 2 sowie der Tabelle 2 zu Bild 1 zu entnehmen.
